Vuoto & spray antipioggia
630 mm — con cestello di calibrazione
Serbatoio di raffreddamento a vuoto e spruzzo di grande diametro con cestello di calibrazione da 630 mm, utilizzato nelle linee di estrusione di tubi a parete spessa e di grande diametro.
Serbatoio per aspirazione e nebulizzazione — 630 mm con cestello di calibrazione
Questa vasca di raffreddamento a vuoto e spruzzo è progettata per la produzione di tubi in plastica di grande diametro, con un foro di calibrazione di 630 mm. La vasca incorpora un cestello di calibrazione interno: un gruppo di manicotti segmentati in acciaio inossidabile che centra e sostiene il tubo mentre esce dalla filiera ed entra nell'ambiente sottovuoto raffreddato ad acqua.
La vasca è un'unità combinata: la sezione anteriore applica un vuoto controllato per aspirare il tubo ammorbidito contro il manicotto di calibrazione, fissandone il diametro esterno; la sezione posteriore fornisce un raffreddamento continuo tramite nebulizzazione o immersione per solidificare la parete del tubo prima che entri nel sistema di treno.
La macchina è offerta da PEMS Italy Used Machinery ed è disponibile per la visione presso la loro sede di Breda. La documentazione in formato PDF è composta esclusivamente da immagini; le specifiche numeriche, come la lunghezza del serbatoio, la potenza della pompa del vuoto e la portata dell'acqua, non sono riportate nella documentazione disponibile.
Caratteristiche di design e tecniche principali
Foro di calibrazione da 630 mm
Progettato per la produzione di tubi di grande diametro fino a 630 mm di diametro esterno, è adatto per le principali applicazioni di drenaggio, fognature e condotte industriali.

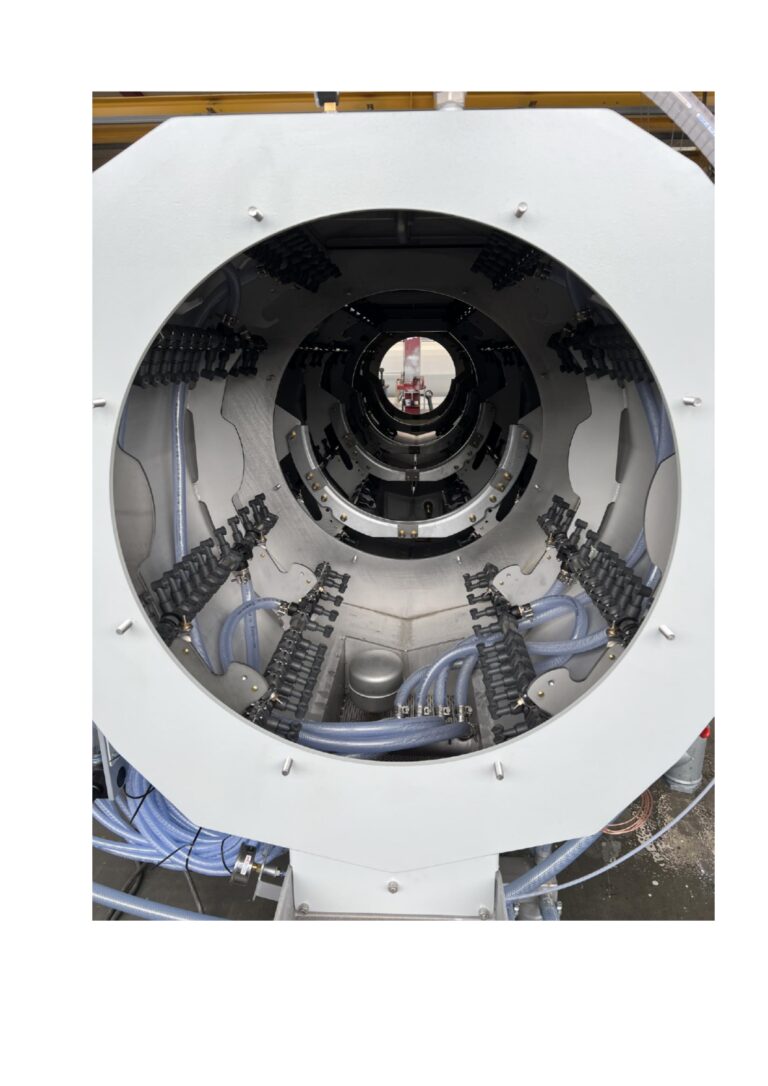

Sensore di calibrazione integrato
Il cestello di calibrazione interno segmentato garantisce un controllo preciso del diametro esterno e un supporto radiale quando il tubo caldo entra nella zona del vuoto.
Raffreddamento combinato sottovuoto e spruzzo
Design a doppia funzione: calibrazione sottovuoto all'ingresso, seguita da raffreddamento a spruzzo o immersione per una solidificazione efficiente delle pareti.
Struttura in acciaio inossidabile
I componenti interni a contatto con il fluido sono realizzati in acciaio inossidabile per garantire resistenza alla corrosione e compatibilità con la produzione di tubazioni per acqua potabile e alimentare.

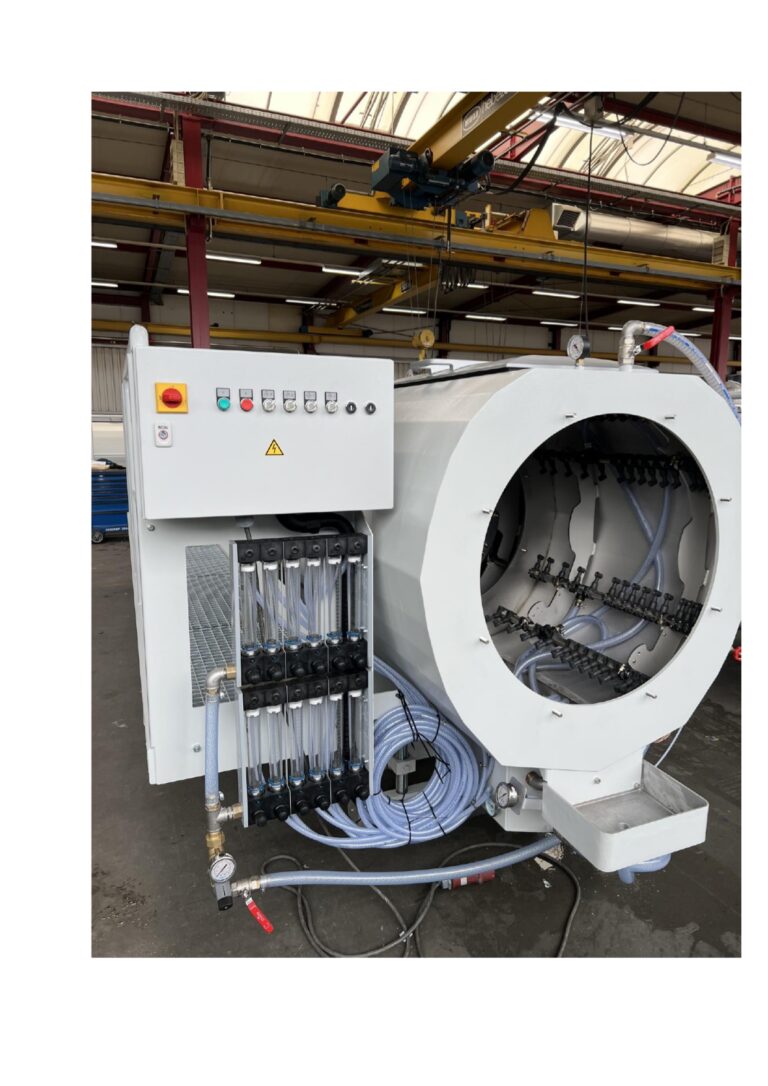

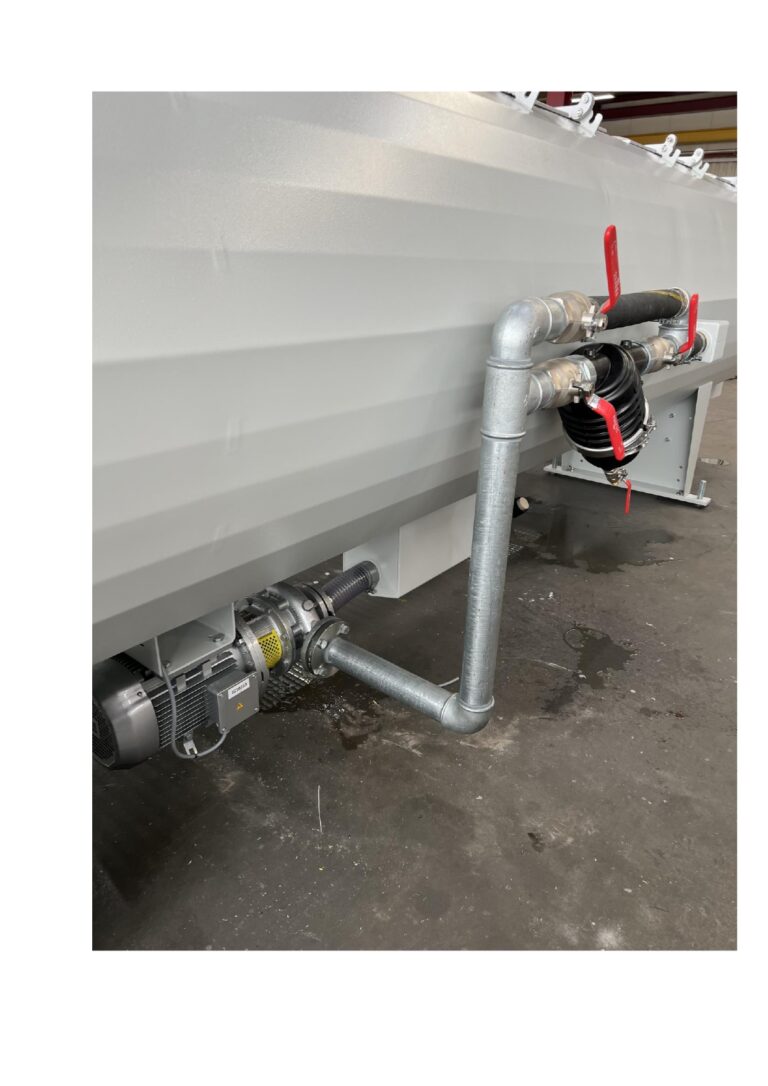

Sistema di pompaggio del vuoto
Pompa/ea vuoto integrata/e, visibile/i nella documentazione, che mantiene una pressione subatmosferica controllata nella zona di calibrazione.

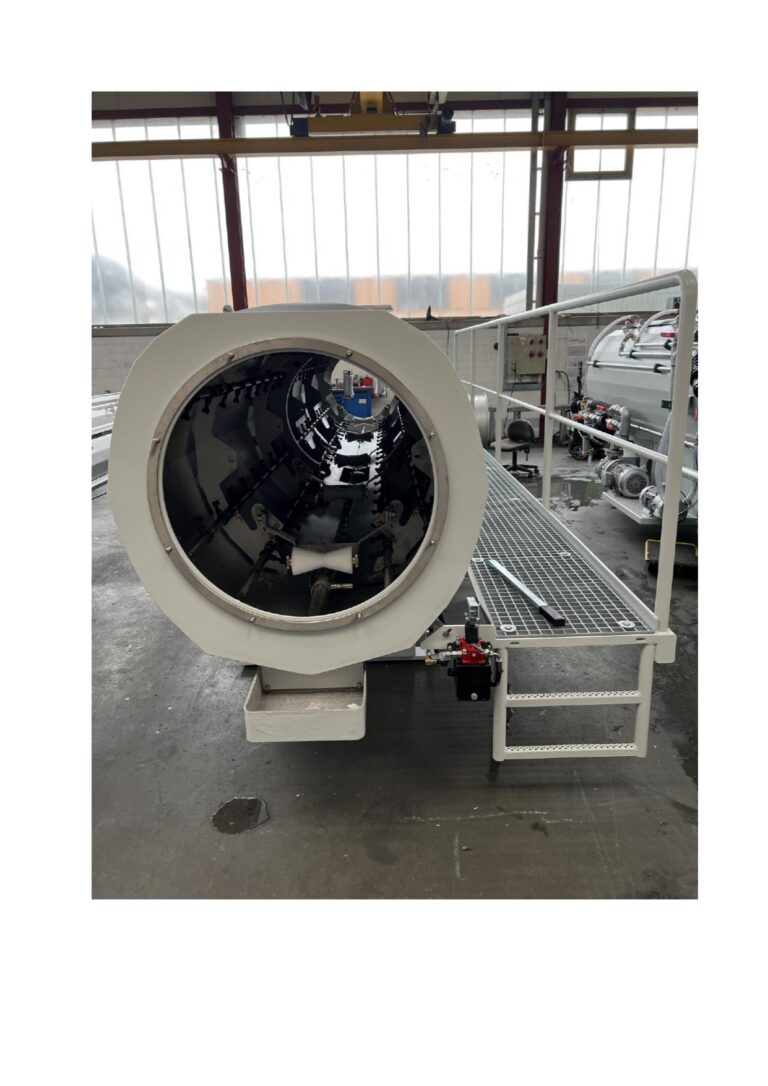

Passerella e piattaforma di accesso

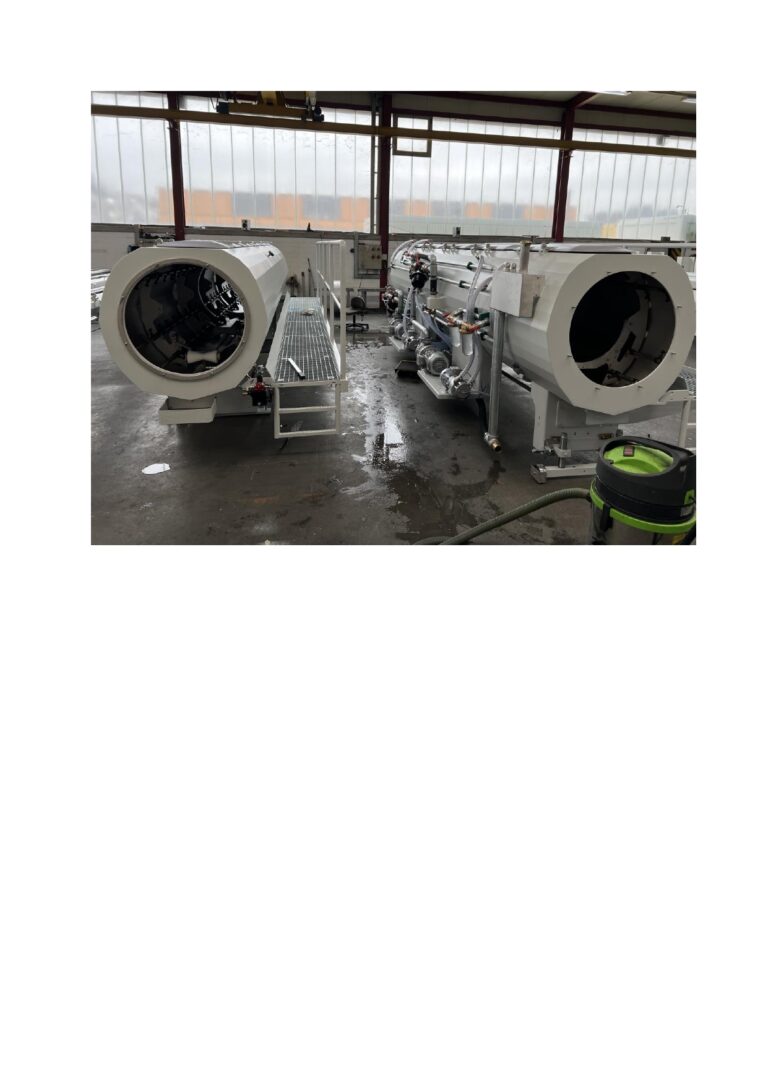

Nelle fotografie sono visibili una passerella di accesso a tutta lunghezza e una piattaforma con gradini, a conferma che si tratta di un'unità di grandi dimensioni, di tipo industriale, progettata per la manutenzione a livello del pavimento.
Dati confermati e disponibili
| Parametro | Valore / note |
|---|---|
| Clienti / Marchio | PEMS — Plastic Extrusion Machines & Services Srl, Italia |
| Tipo di macchina | Serbatoio di raffreddamento vuoto e spruzzo con cestino di calibrazione |
| Diametro massimo del tubo | 630 mm (confermato dal titolo del documento) |
| Gamma di tubi compatibili | Tipicamente 90–630 mm di diametro esterno (standard per questa classe di carri armati) |
| Collegamento del serbatoio | Circa 5.800–6.000 mm (standard per carri armati di classe 630 mm) |
| Numero di camere a vuoto | Multiplo — visibile nelle fotografie; in genere 2 camere per questa classe di diametro |
| Intervallo di pressione del vuoto | 0,03–0,08 MPa (–0,3 a –0,8 bar) — standard per questa classe di serbatoi |
| Potenza della pompa del ventilatore | Tipicamente 5,5 kW × 2–3 unità (standard per la classe 630 mm) |
| Potenza della pompa di spruzzo/acqua | Tipicamente 3,7–7,5 kW × 2–4 unità (standard per questa classe) |

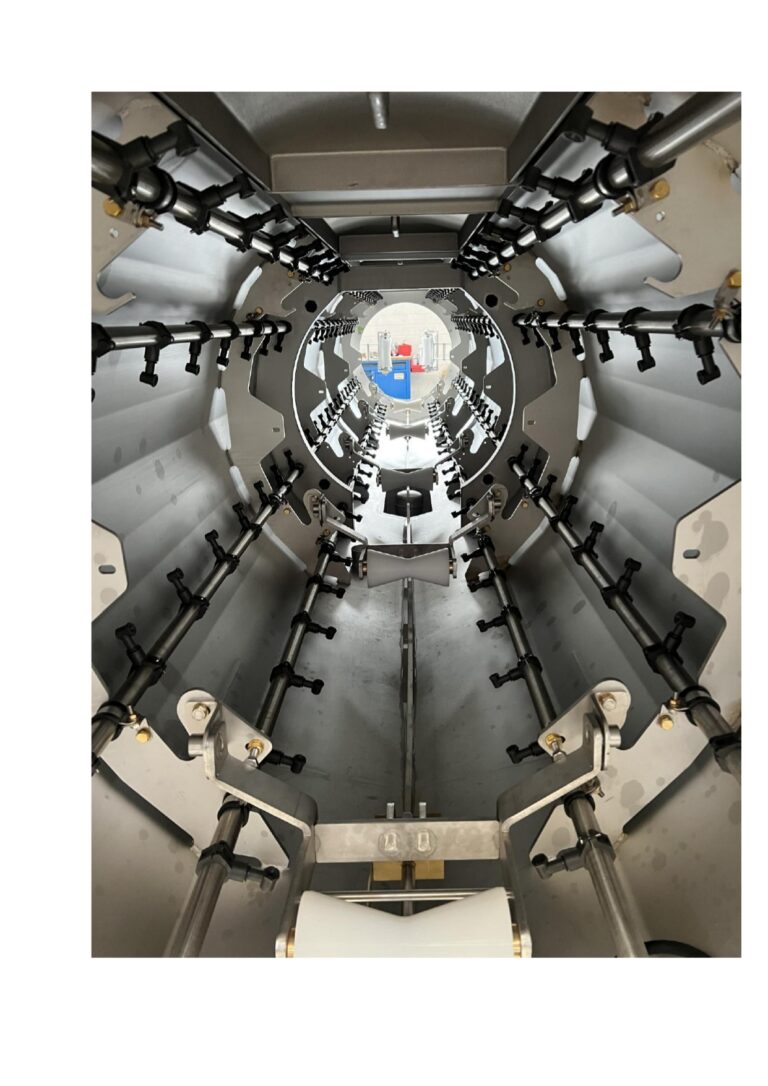

| Punti di raffreddamento dello spruzzo | Barra con ugelli multipli a spruzzo — posizione regolabile (caratteristica standard) |
| Persona da costruzione | Acciaio inossidabile AISI 304: corpo del serbatoio, parti a contatto con il fluido e tubazioni; riportato visivamente tramite fotografie. |

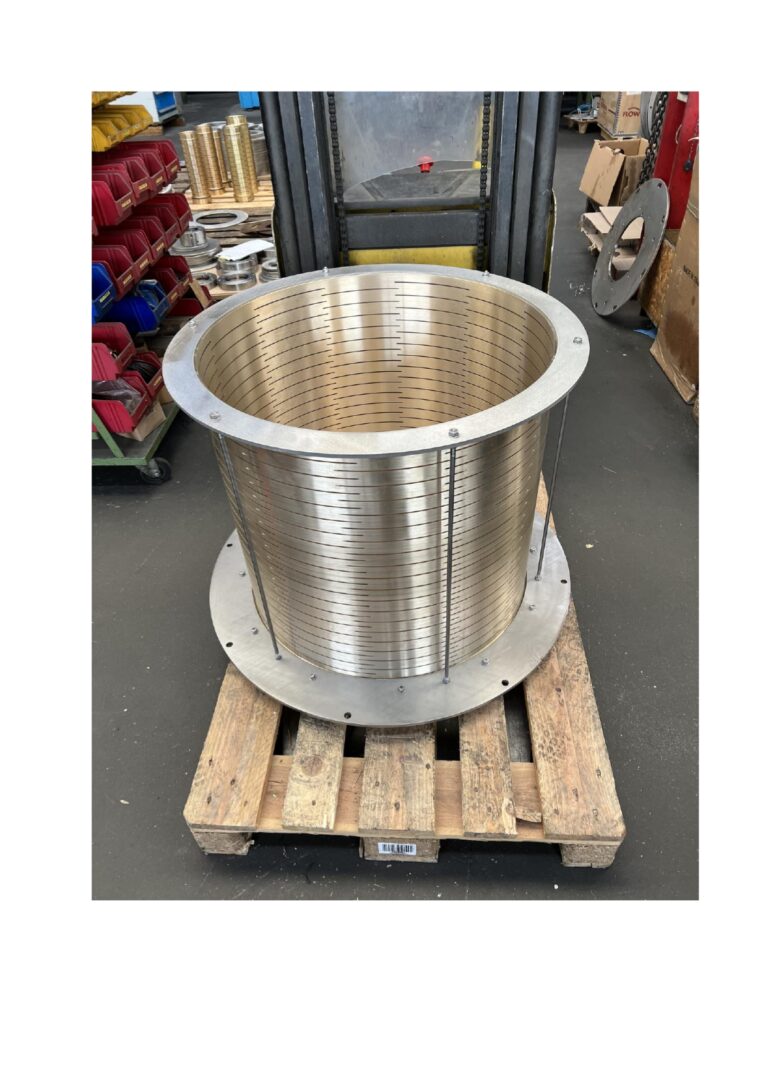

| Cestello di architettura | Incluso: sistema di manicotti di dimensionamento intercambiabili per diametro esterno massimo di 630 mm |
| Informazioni di accesso | Incluso: marciapiede a tutta lunghezza con scalini (confermato dalle fotografie) |
| Rulli di supporto per tubi | Rulli o dischi in nylon all'interno del serbatoio (caratteristica standard per questo diametro) |
| Controllo della temperatura dell'acqua | Valvola termostatica (di serie sui serbatoi di questa classe) |
| Compatibilità dei materiali | PVC, uPVC, HDPE, LDPE, PE, PP: tutti tubi termoplastici rigidi |
| Movimento longitudinale | Motorizzato o manuale: confermato con PEMS Italia al momento dell'ispezione. |
| Anno di nascita | Da confermare al momento dell'ispezione. |
| Certificazioni | Da confermare al momento dell'ispezione. |
Casi d'uso richiesti
Tubi di grandi dimensioni per fognature e drenaggio (fino a 630 mm di diametro esterno)
Tubazioni industriali e infrastrutturali
Tubo di grande diametro in HDPE/PP
Calibrazione del diametro esterno del tubo in pressione
Posizione in una linea di estrusione per tubi di grande diametro
Estrore
Testa di filaera per tubi
Serbatoio per aspirazione e spruzzatura PEMS da 630 mm
Raffreddamento fisico
Vendita
Sega / Taglierina
Richiedi informazioni su questo serbatoio a vuoto
Contatta PEMS Italy per una descrizione tecnica completa, le dimensioni e il prezzo di questo serbatoio per aspirazione e nebulizzazione da 630 mm.
Leggi informazioni
