Ondulatore Tubo corrugato a parete singola
Ondulatrice industriale per la produzione di tubi ondulati a parete singola: blocchi stampo in acciaio, controllo PLC Siemens, lubrificazione automatica, set completo di utensili incluso.
Diametro massimo del tubo (OD)
Materiale per blocchi di stampo
Sistema di controllo PLC
OLMAS Corrugator — Confirmed & Available Data

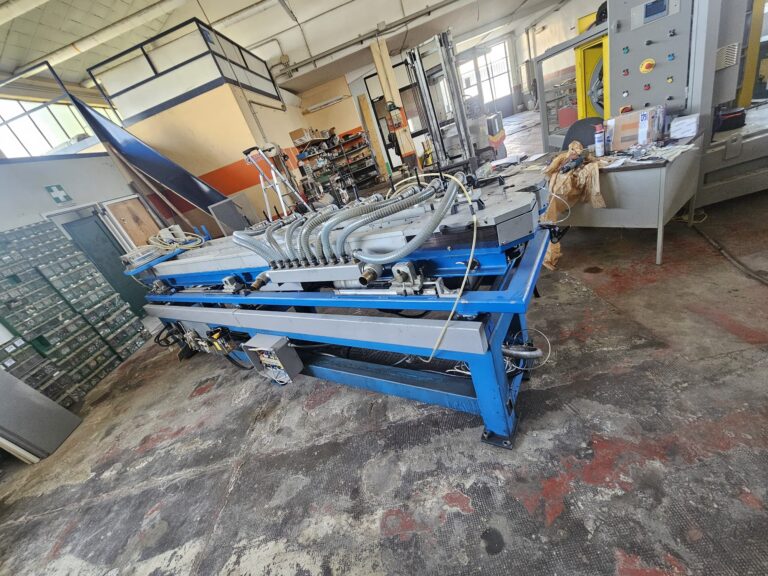

La corrugatora OLMAS è un'unità di formatura robusta e di livello industriale, progettata per la produzione di tubi corrugati a parete singola utilizzati in applicazioni per condotti elettrici, drenaggio, agricoltura e protezione dei cavi. OLMAS Srl, con sede a Carate Brianza (MB), Italia, produce sistemi di corrugatora da oltre 40 anni ed è uno degli specialisti europei più affermati nel settore delle attrezzature per l'estrusione di tubi corrugati.

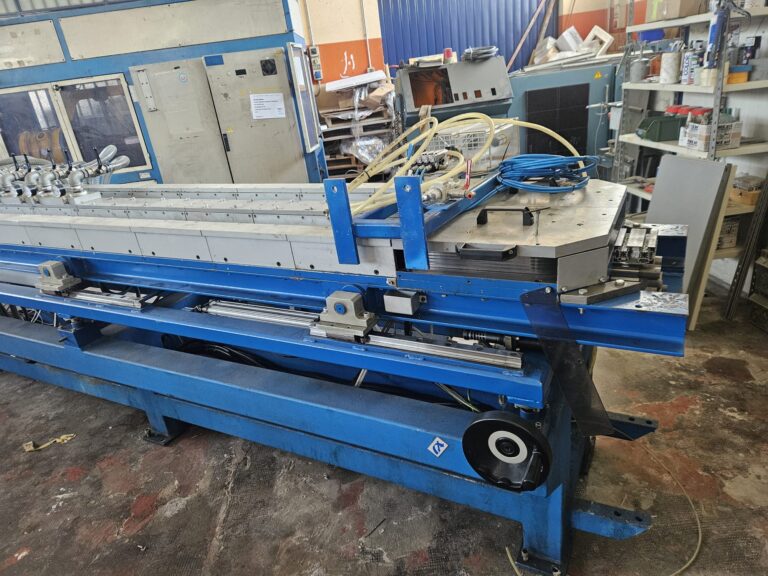

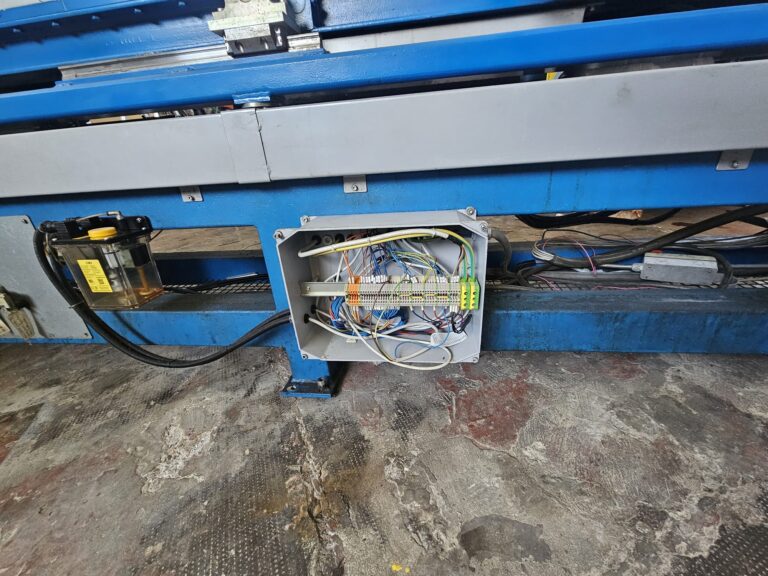

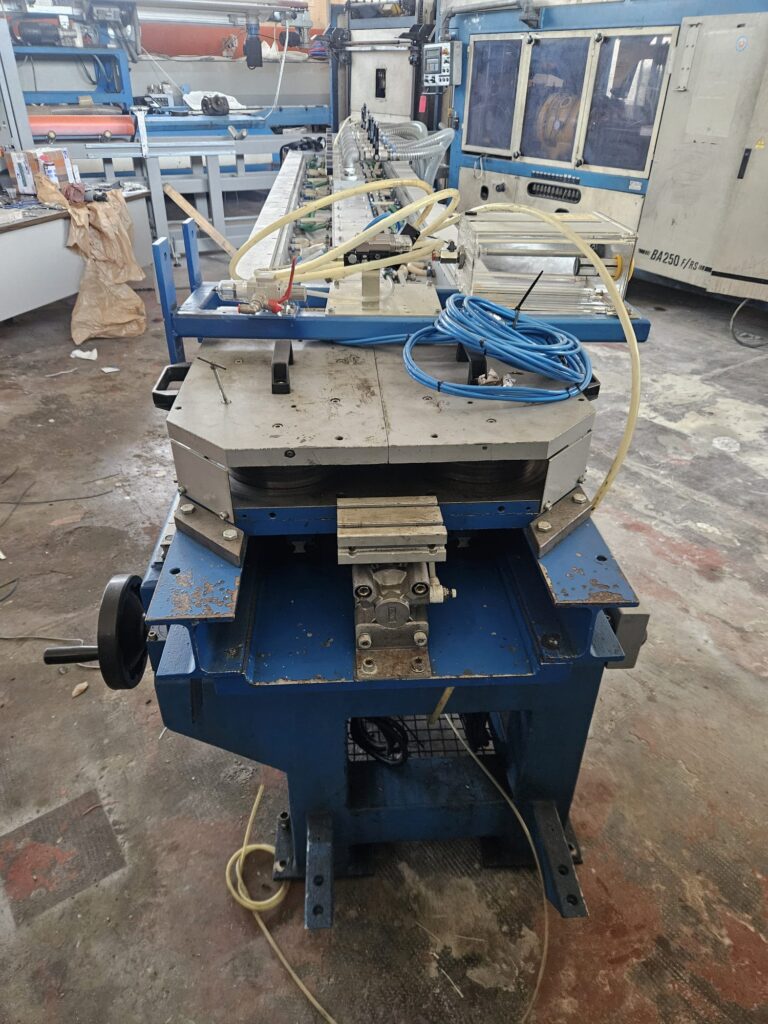

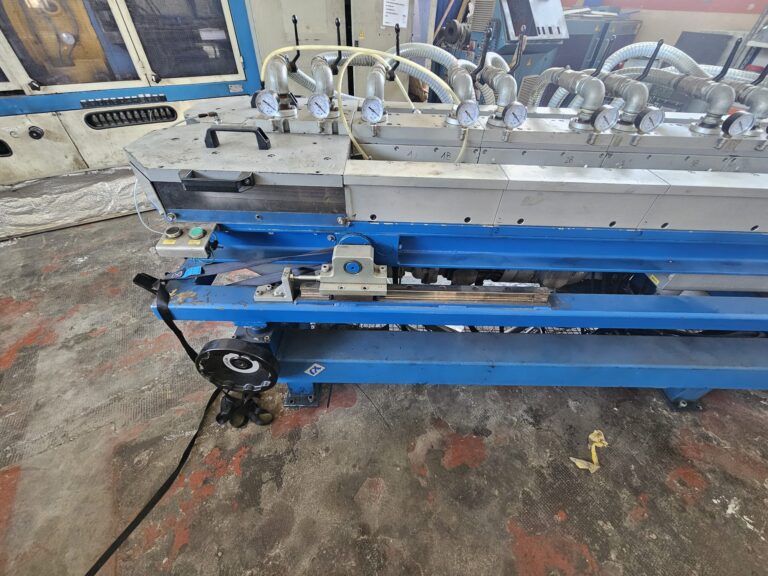

Questa unità è dotata di un set completo di blocchi di stampo in acciaio che coprono una gamma di diametri da circa 10 mm a 50 mm. Il telaio della macchina è rifinito in blu con pannelli grigi, tipico della produzione OLMAS degli anni 2000. I componenti principali visibili includono cilindri di espulsione pneumatici, guide lineari con attuatori pneumatici, lubrificazione automatica (unità CMV - confermata dalle fotografie), unità FRL aria/acqua (marca SMC) e una scatola di derivazione elettrica dedicata sulla macchina.

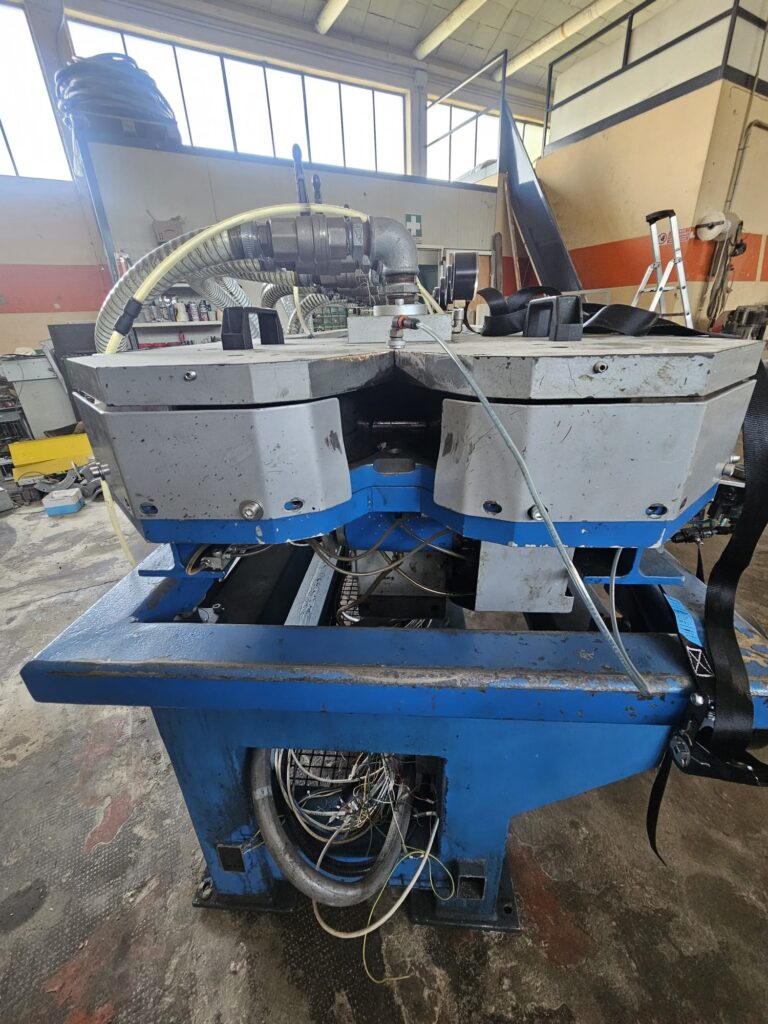

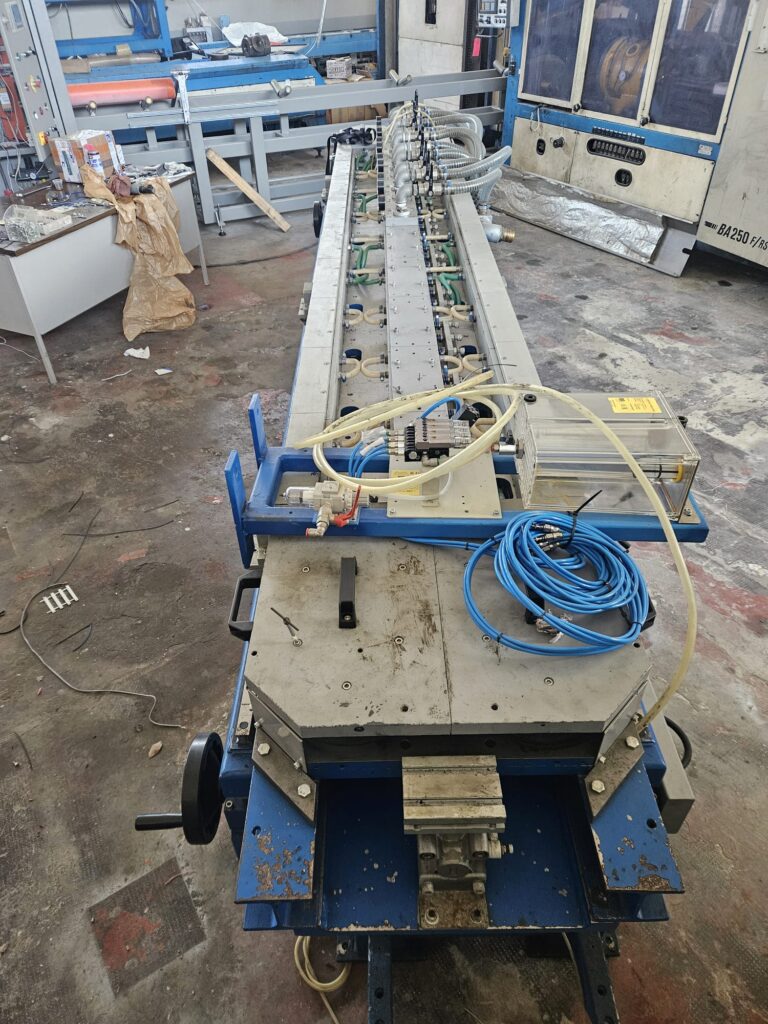

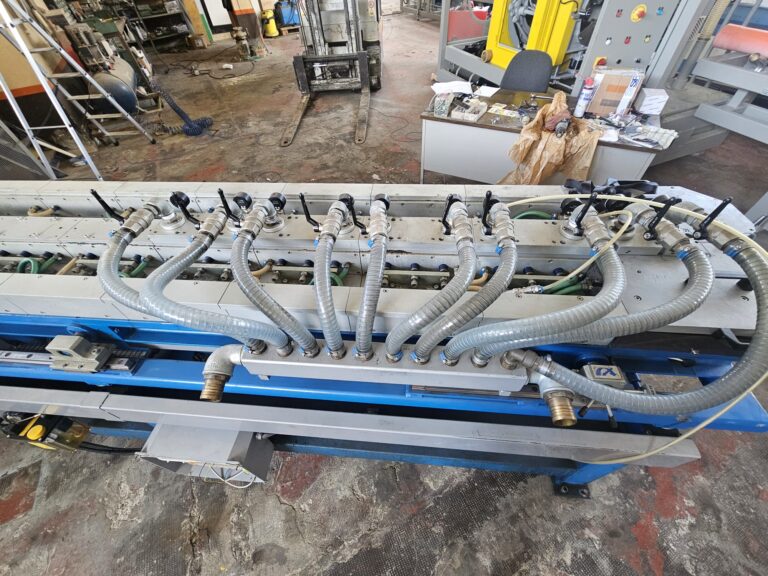

Il circuito del blocco stampo è del classico tipo a catena orizzontale, con i blocchi che avanzano attraverso la zona di formatura e ritornano sotto il telaio della macchina. I blocchi stampo sono dotati di canali di raffreddamento ad acqua per un'efficiente dissipazione del calore. La macchina viene venduta completa del suo set completo di utensili per blocchi stampo, offrendo all'acquirente una capacità produttiva immediata.
Cosa offre questa macchina
Set completo di utensili per la realizzazione di stampi.

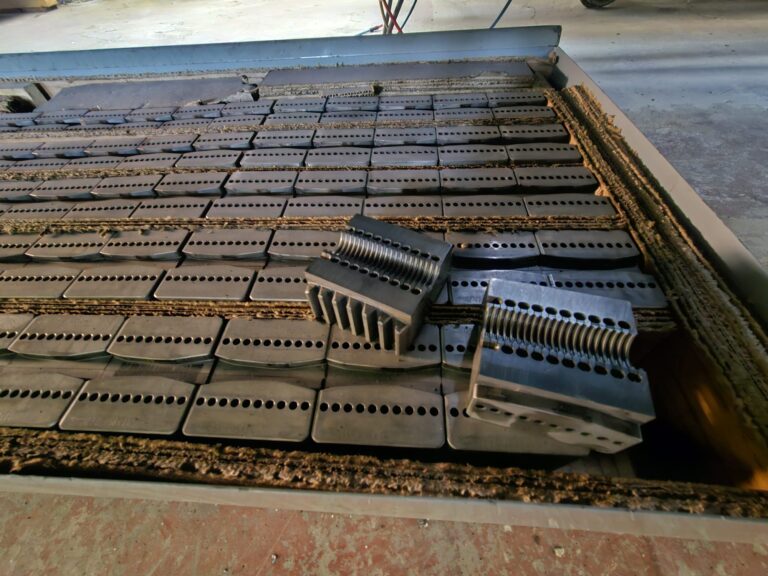

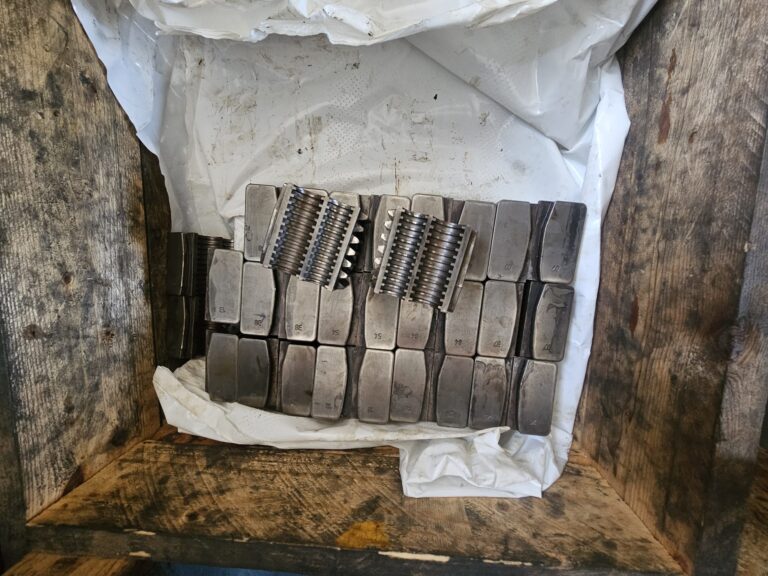

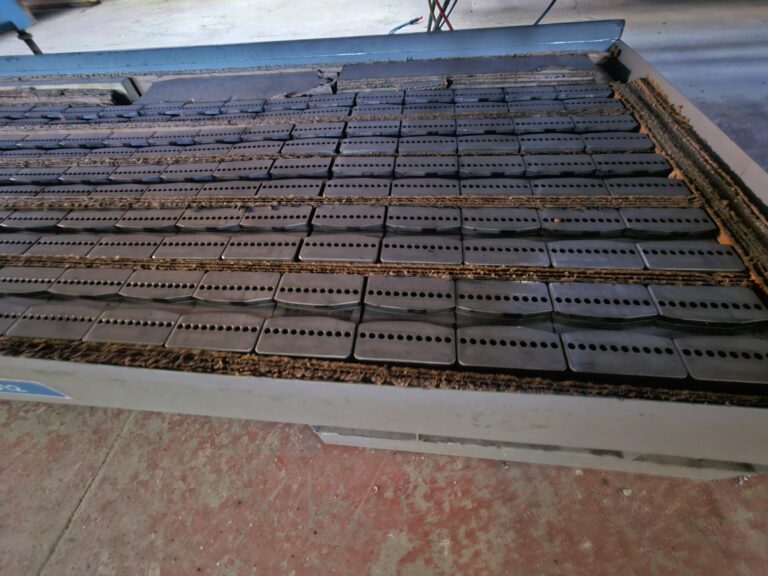

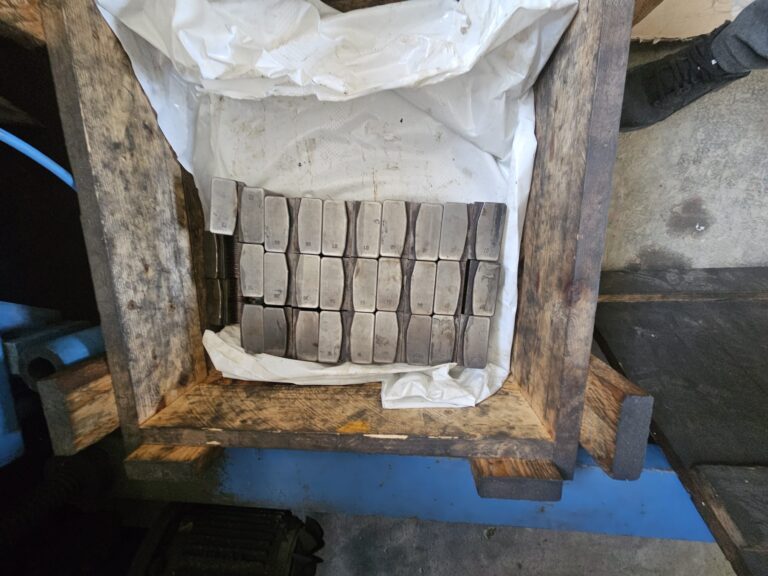

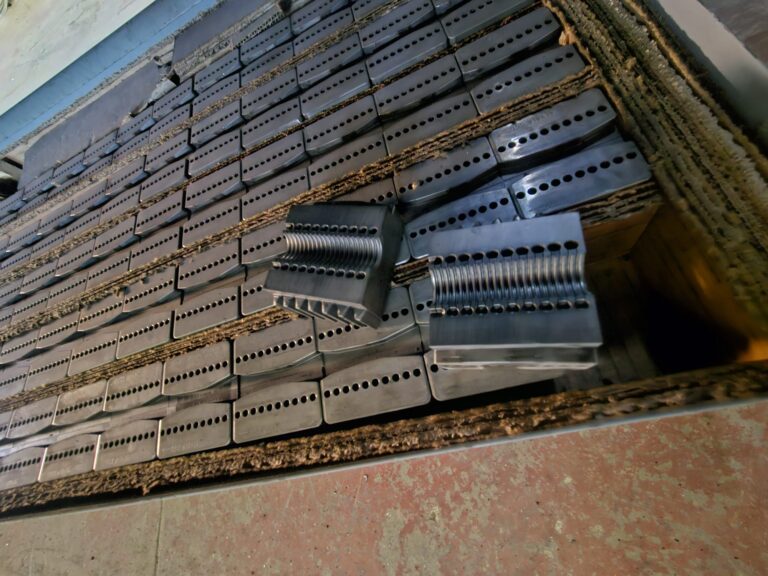

È inclusa una grande quantità di blocchi di stampo in acciaio numerati in diverse misure di diametro (circa 10-50 mm), stivati in due casse di legno. Ciò elimina i costi e i tempi di consegna significativi derivanti dall'approvvigionamento separato degli stampi.
Steel Mould Blocks — Durability & Precision

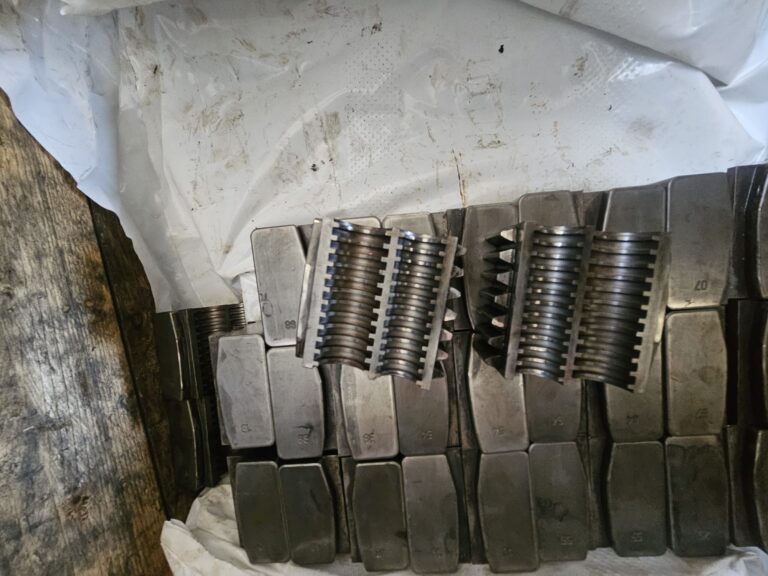

Tutti i blocchi stampo sono realizzati in acciaio lavorato con un meccanismo di bloccaggio a molla integrato, che garantisce un allineamento costante dei blocchi e tolleranze di formatura ristrette durante l'intero ciclo di produzione.
PLC Siemens con pannello touchscreen
Architettura di controllo standard OLMAS: unità PLC Siemens con interfaccia touchscreen per il monitoraggio continuo dei parametri operativi, la regolazione della velocità e la sincronizzazione con l'estrusore a monte.
Sistema di lubrificazione automatica (unità CMV)

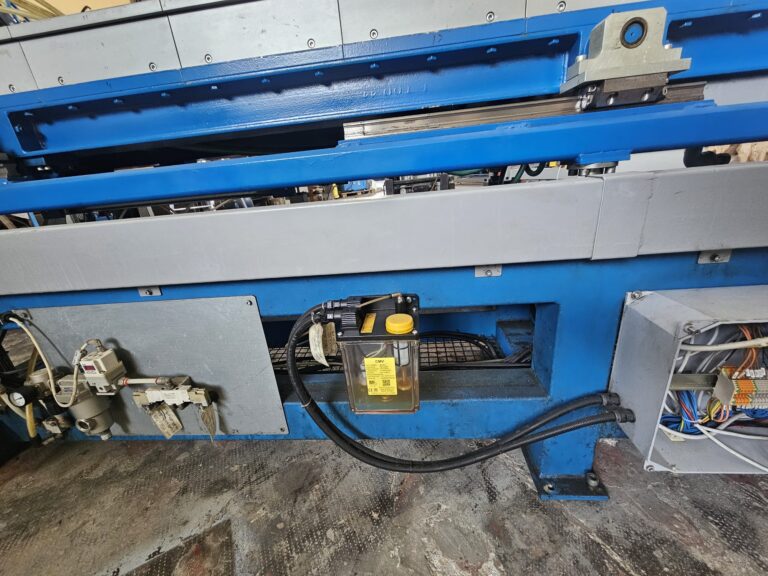

Un'unità di lubrificazione automatica (marca CMV, con marchio CE) è montata sul telaio della macchina, garantendo la lubrificazione continua delle guide e del meccanismo a catena senza l'intervento dell'operatore.
Cilindri eiettore pneumatici
I cilindri di spinta ad azionamento pneumatico gestiscono l'espulsione del blocco stampo all'estremità di ritorno del circuito: una caratteristica standard di OLMAS che garantisce un ciclo di stampaggio fluido e affidabile alla velocità di produzione.
Unità di trattamento dell'aria SMC

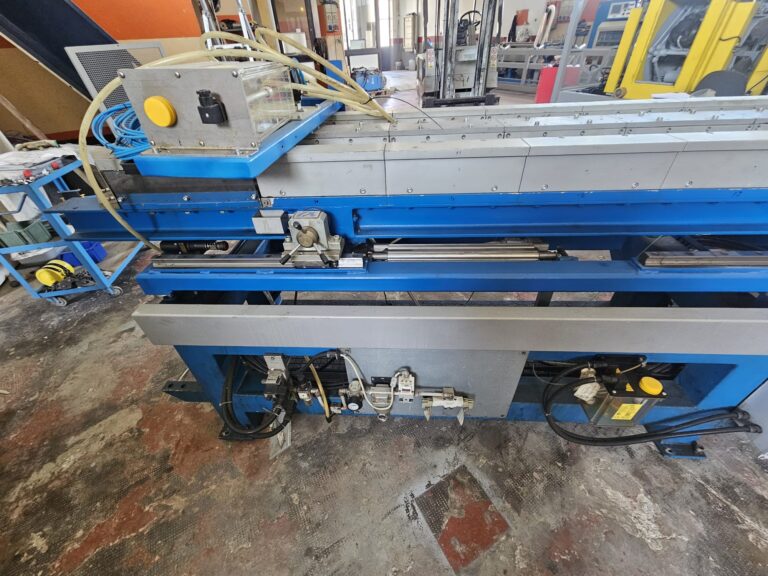

Un'unità SMC FRL (filtro-regolatore-lubrificatore) con manometro è montata sul telaio della macchina e fornisce aria pulita e regolata a tutti gli attuatori pneumatici.
Dati confermati e disponibili
| Parametro | Valore / Descrizione |
|---|---|
| Produttore / Marchio | OLMAS Srl — Carate Brianza (MB), Italia |
| Tipo di macchina | Unità di formatura per la produzione di tubi corrugati a parete singola |
| Materiale per blocchi di stampo | Acciaio — confermato visivamente dalle fotografie |
| Progettazione di blocchi per stampi | Sistema di incastro a molla, numerato — confermato da fotografie ravvicinate |
| Gamma di diametri dei tubi (OD) | Circa 10–50 mm — confermato dalla numerazione visibile del blocco dello stampo nelle fotografie |
| Tipo di parete del tubo | cartone ondulato a parete singola |
| Materiali compatibili | PE, PP, PVC, PA: materiali standard per questa classe di ondulatrici |
| Quantità di blocchi per stampi | Set completo incluso: due casse di legno contenenti blocchi, come confermato dalle fotografie. |
| Circuito di muffa | Tipo a catena orizzontale — confermato dalle fotografie |

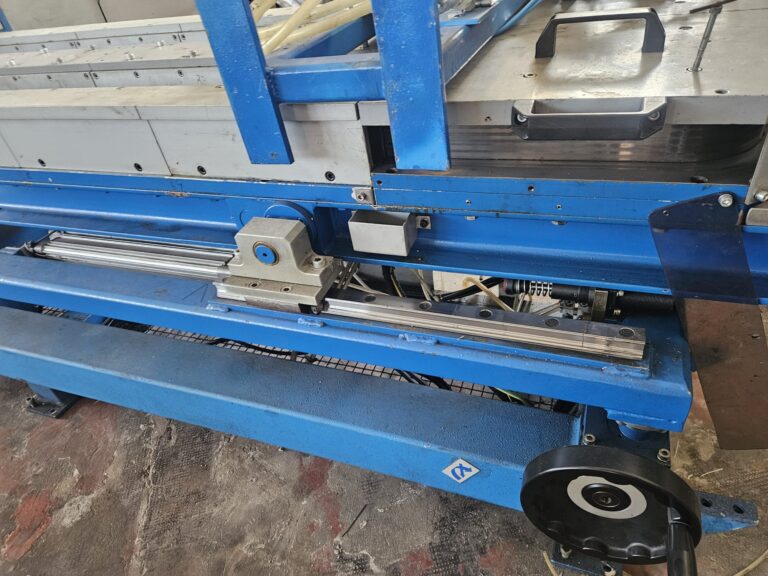

| Guide lineari | Confermato: visibile nelle fotografie del telaio della macchina. |
| Attuatori pneumatici | Confermata la presenza di più cilindri, inclusi gli attuatori di spinta/espulsione e di zona di formatura. |
| Sistema di lubrificazione | Automatico — Unità CMV (marca CE), confermato dalle fotografie |
| Preparazione dell'aria | Unità SMC FRL con manometro: confermato dalle fotografie. |
| Sistema di controllo | PLC Siemens: standard OLMAS |
| Interfaccia uomo-macchina / Pannello | Pannello touchscreen — OLMAS di serie su questa serie |
| Raffreddamento ad acqua | Canali di raffreddamento ad acqua nei blocchi stampo — standard OLMAS |
| Colore del telaio della macchina | Struttura blu con pannelli laterali grigi — confermato dalle fotografie |
| Ingombro del telaio (circa) | Circa 4.500–5.000 mm × 900 mm — stima basata su fotografie |
| Anno di fabbricazione | Da confermare al momento dell'ispezione. |
| Velocità di produzione (massima) | Da confermare al momento dell'ispezione. |
| Certificazioni | Da confermare al momento dell'ispezione. |
Questa unità include
- Set completo di blocchi di stampo in acciaio numerati — diametro esterno approssimativo 10–50 mm (due casse di legno)
- Cilindri di espulsione pneumatici (spinta/ritorno a blocco)
- Unità di lubrificazione automatica - marca CMV, con marchio CE
- Unità di trattamento aria SMC FRL (filtro-regolatore-lubrificatore)
- PLC Siemens con pannello HMI touchscreen
- Guide lineari e attuatori pneumatici
Contesto della serie di ondulatori OLMAS
OLMAS Srl, con sede a Carate Brianza (MB), Italia, produce sistemi di ondulazione da oltre 40 anni ed è uno degli specialisti europei più riconosciuti nel settore delle attrezzature per l'estrusione di tubi corrugati. Il classico circuito di stampaggio a catena orizzontale è lo standard consolidato dell'azienda, noto per le sue prestazioni robuste e affidabili in ambienti di produzione continua.
Il sistema di controllo PLC Siemens è di serie OLMAS e garantisce una precisa sincronizzazione della velocità con l'estrusore a monte, il monitoraggio del processo e un'interfaccia operatore intuitiva tramite il pannello touchscreen integrato.
Casi d'uso tipici
Electrical Conduit & Cable Protection Pipe
Tubo di drenaggio agricolo
Tubo di drenaggio flessibile
Protezione del cablaggio automobilistico
Posizione in una linea di estrusione per tubi corrugati
Il corrugatore OLMAS funge da unità di formatura in una linea di estrusione di tubi corrugati, operando direttamente a valle dell'estrusore. Le apparecchiature a monte e a valle si integrano attorno ad esso come segue:
Raw Material Dosing & Blending
Tramoggia / Caricatore a vuoto
Estrusore monovite o bivite
Ondulatrice OLMAS (Unità di formatura)
Sezione di raffreddamento
Unità di trasporto
Taglierina/Avvolgitrice
