TR 400/6
Trattore cingolato a 6 cingoli di IPM Srl per tubi con diametro esterno fino a 400 mm, utilizzato nelle linee di estrusione di tubi in plastica di medio e grande diametro. Anno 2005.
IPM TR 400/6 — Trasportatore di tubi Caterpillar a 6 cingoli
L'IPM TR 400/6 è un'unità di treno cingolata a 6 cingoli progettata per afferrare e formare tubi in plastica attraverso la sezione di raffreddamento a valle di una linea di estrusione. Prodotta da IPM Srl (Italia) nel 2005, è adatta per tubi con diametro esterno fino a 400 mm.

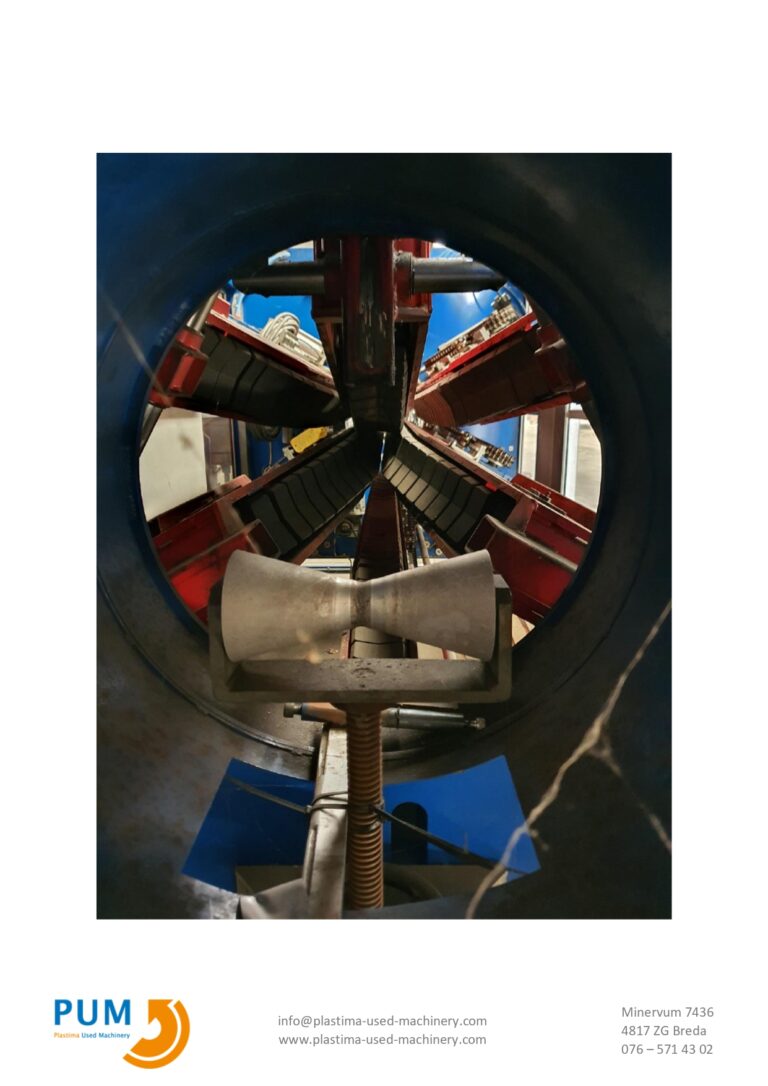

Nella denominazione "TR 400/6", TR indica il sistema di traino a cingoli, 400 si riferisce al diametro esterno massimo del tubo in mm e 6 indica il numero di cingoli. Una configurazione a 6 cingoli distribuisce la forza di presa simmetricamente lungo la circonferenza del tubo: questo è fondamentale per tubi di grande diametro, dove la forza di serraggio deve essere precisa per evitare la deformazione del tubo, mantenendo al contempo una trazione sufficiente per allenarlo a velocità controllata.

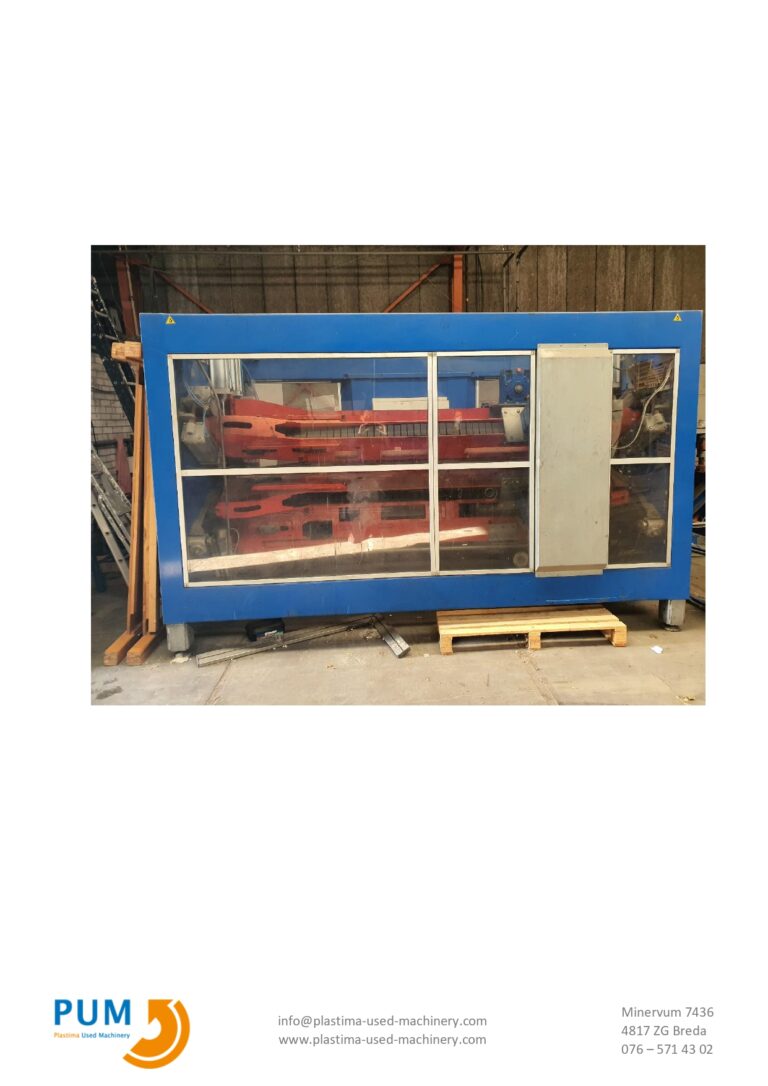

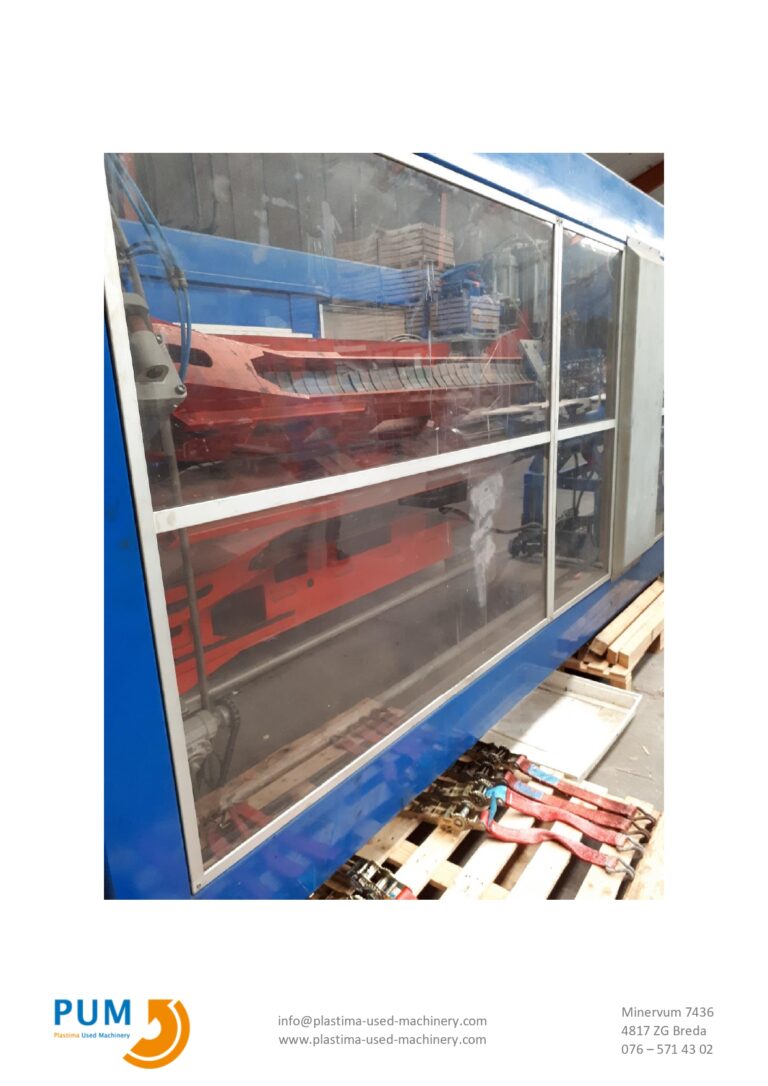

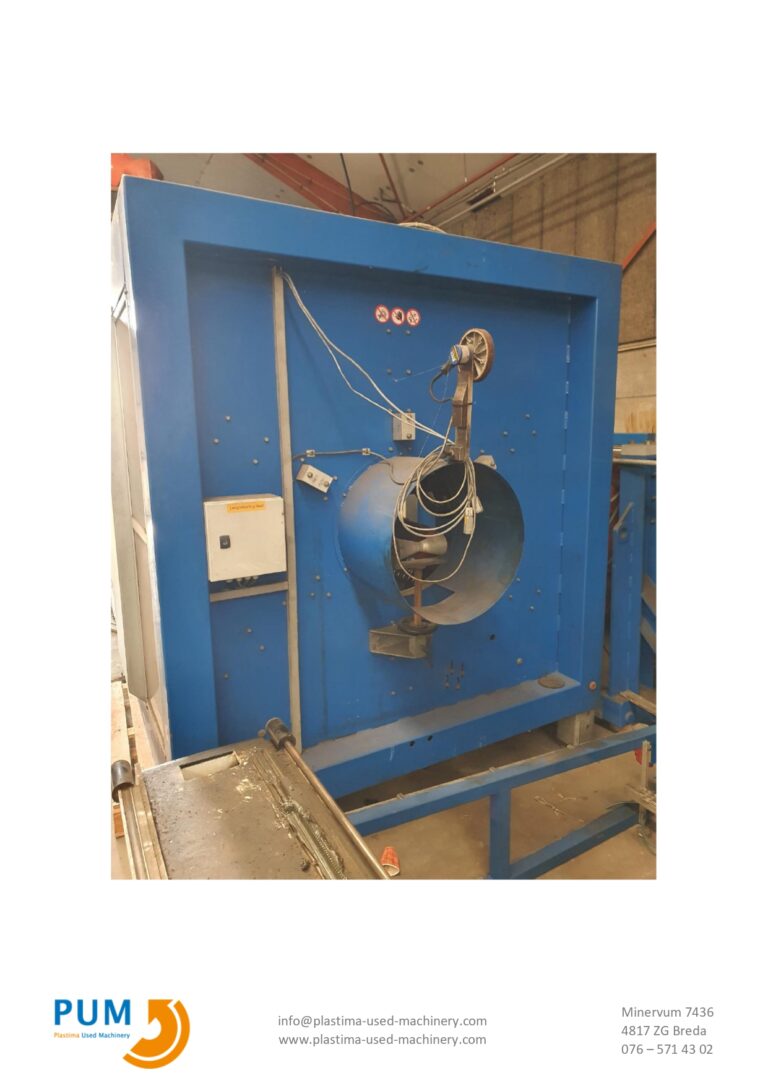

L'unità è racchiusa in un involucro protettivo con pannelli laterali trasparenti, come confermato dalle fotografie, che consentono agli operatori di monitorare l'aggancio del binario e l'allineamento del tubo durante la produzione. Questa è una caratteristica IPM standard della serie TR per il trasporto di tubi di medio e grande diametro.
Aspetti tecnici salienti
Sistema Caterpillar a 6 cingoli
I sei cingoli distribuiscono la forza di presa in modo simmetrico, un aspetto essenziale per i tubi di grande diametro al fine di evitare ovalizzazione o segni sulla superficie.
Tubi fino a 400 mm di diametro esterno
Adatto per diametro esterno dei tubi fino a 400 mm: copre la maggior parte delle dimensioni di tubi in PE, PP e PVC utilizzati nell'edilizia e nelle infrastrutture civili.
Alloggiamento protettivo chiuso
Alloggiamento completamente chiuso con pannelli di sicurezza trasparenti, come confermato dalle fotografie. Protegge l'operatore e consente il monitoraggio visivo dell'innesto sui binari.
Qualità costruttiva IPM Srl
IPM Srl (Italia) è un produttore specializzato di attrezzature a valle per linee di estrusione. I sistemi di traino della serie TR sono ben noti nell'industria europea dei tubi in PVC/PE.
Azionamento a velocità variabile
La velocità di treno è in genere controllata da un variatore di velocità, che consente un adattamento preciso alla velocità della linea di estrusione, una caratteristica standard delle unità IPM TR.
Anno 2005 — Unità collaudata
Macchina prodotta nel 2005, con fotografie chiare che mostrano un'integrità strutturale impeccabile. Ispezione completa disponibile presso la sede di PEMS Italy a Breda.
IPM TR 400/6 — Dati confermati
| Parametro | Valore / note |
|---|---|
| Marchio / Clienti | IPM Srl — Via dell'Artigianato 13, Lugo (RA), Italia |
| Modello | TR 400/6 |
| Tipo di macchina | Trazione a catena multipla per tubi in plastica |
| Gamma di diametro dei tubi (OD) | 63 – 400 mm |
| Numero di monete del bruco | 6 (trasmissione indipendente per catena) |
| Anno di nascita | 2005 |
| Risparmio | Involucro protettivo chiuso con pannelli laterali trasparenti: confermato dalle fotografie. |

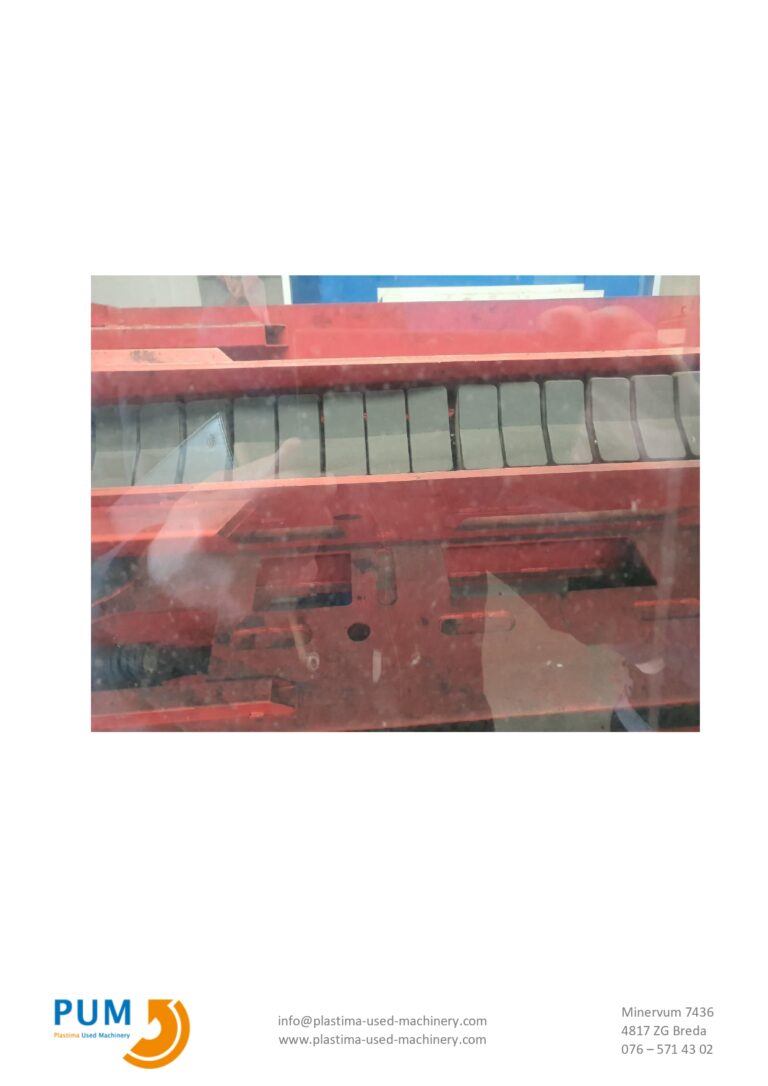

| Materiale per binari/blocchi | Blocchi di gomma — sagomati appositamente per massimizzare la superficie di contatto con il tubo (standard IPM) |
| Linea di contatto | 1.500 mm |
| Larghezza della cinghia/del blocco | 35 mm |
| Configurazione della catena superiore | catene superiori del cingolo inclinabili |
| Tensione della catena | Automatico o manuale |

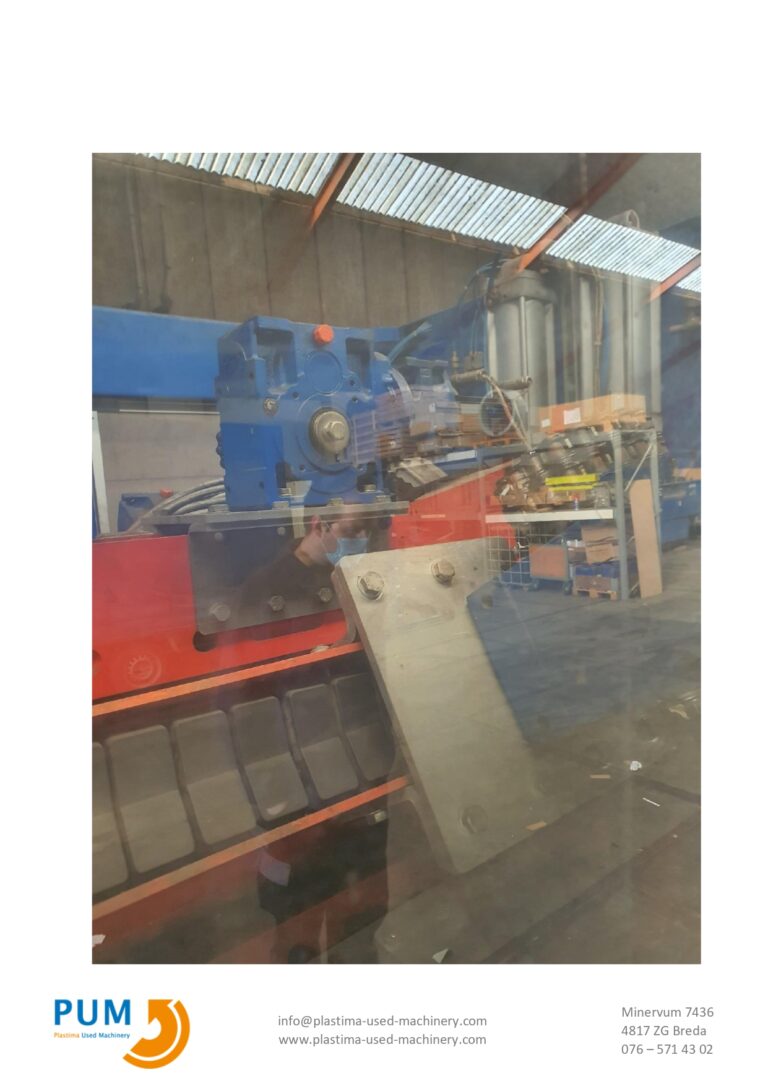

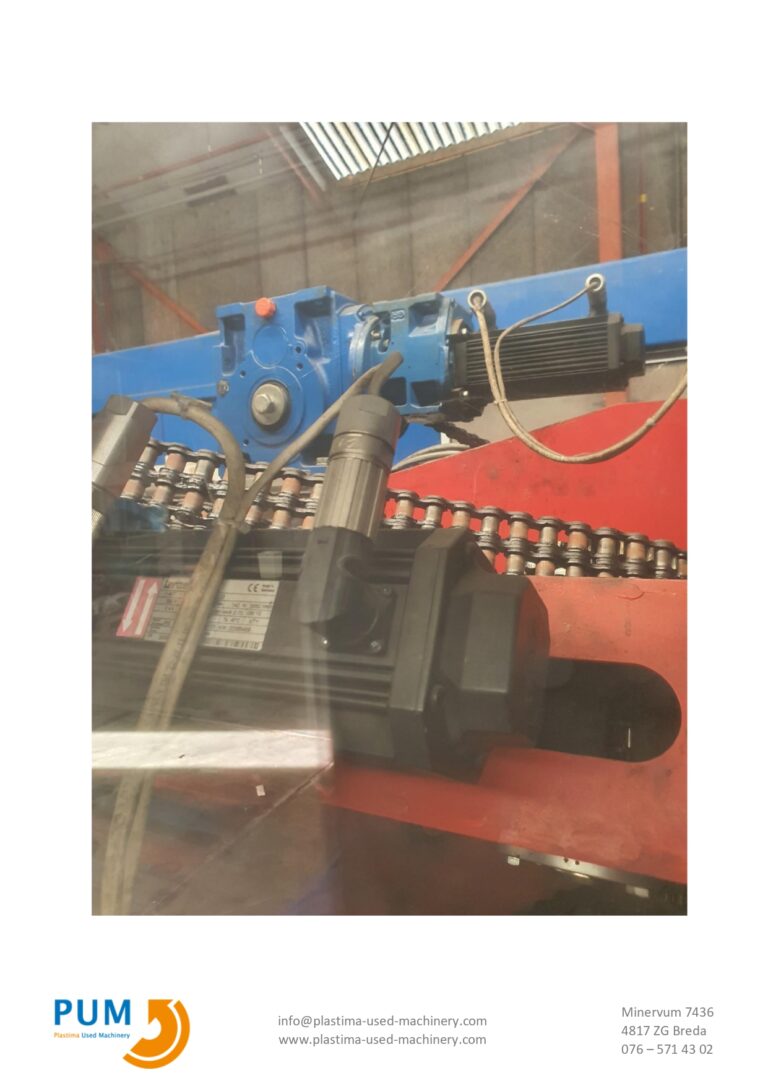

| Sistema di azionamento | Motori a corrente alternata con trasmissione vettoriale: indipendenti per catena (elimina gli elementi di trasmissione soggetti a usura) |
| Potenza del motore | 10,94 kW |
| Voltaggio | 400 V |
| Spessore massimo della parete del tubo | 6 mm |
| Sincronizzazione dell'estruso | Sì, è compatibile con qualsiasi tipo di estrusore. |
| Nota speciale | Modello rinforzato per tubi di grosso spessore |
| Forza di traino (massima) | Da confermare al momento dell'ispezione. |
| Intervallo di velocità del treno | Da confermare al momento dell'ispezione. |
| Sistema di controllo | Da confermare al momento dell'ispezione. |
| Dimensioni | Da confermare al momento dell'ispezione. |
| Compatibilità dei materiali | Tubi in PE, PP, PVC-U, HDPE fino a 400 mm di diametro esterno |
Applicazione
Tubo in PE/HDPE 110–400 mm
Tubo di scarico in PP
Tubo a pressione in PVC-U
Tubazione comunale di grande diametro
Posizione su una linea di estrusione di tubi
Estrore
Testa di morto
Serbatoio del vuoto e di raffreddamento
IPM TR 400/6 Trasporto
Sega / Taglierina
Impilatore/Avvolgitore
Richiedi dettagli sul trasporto IPM TR 400/6
Autocarro con rimorchio a 6 cingoli per tubi fino a 400 mm di diametro, anno 2005. Contattare PEMS Italy per prezzi e sopralluoghi.
